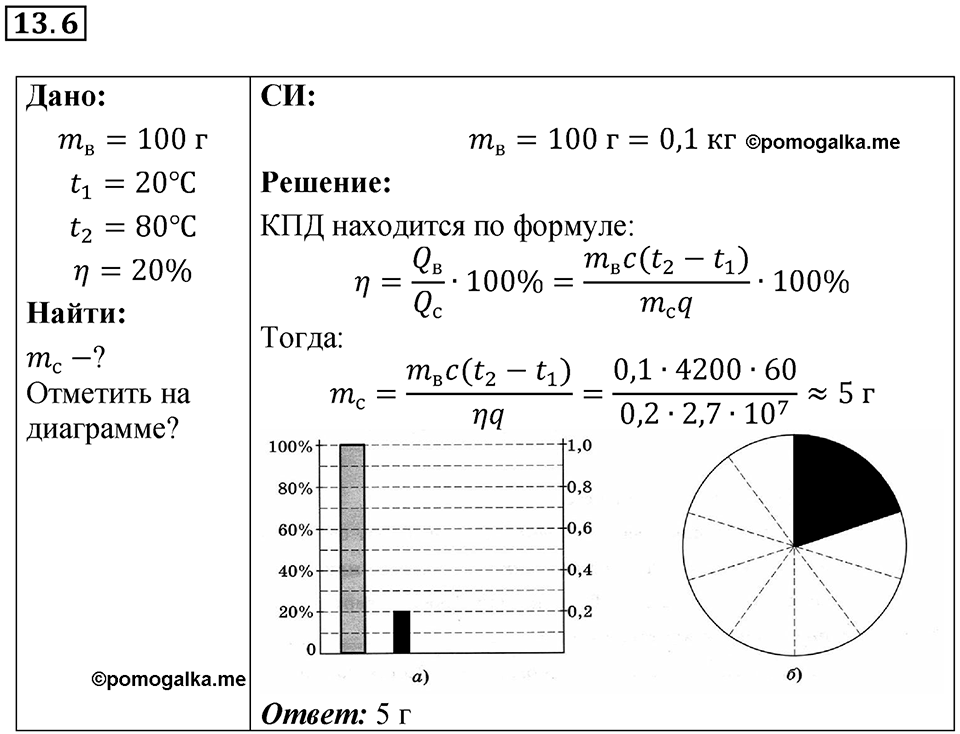

Номер 13.6

Краткое условие: На спиртовке нагревают воду массой \( m_{\mathrm{B}}=100 \) г от \( t_{1}=20^{\circ} \mathrm{C} \) до \( t_{2}=80^{\circ} \mathrm{C} \). КПД спиртовки составляет \( \eta=20 \% \). а) Определите массу израсходованного спирта \( m_{\mathrm{c}} \). Ответ (в г) округлите до целого. б) Для повышения наглядности информации о КПД различных установок используют столбчатые и круговые диаграммы.На столбчатой диаграмме (рис. a) в виде столбика представлена вся энергия, которая выделилась при полном сгорании спирта. Рядом постройте столбик, длина которого отражает долю полезной энергии, затраченной на нагревание воды. На круговой диаграмме (рис. б) площадь всего круга соответствует всей энергии, выделившейся при полном сгорании спирта. Закрасьте сектор, площадь которого отражает долю полезной энергии, затраченной на нагревание воды.
